Фильтры СДЖ

Фильтры СДЖ
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Давление:
до 6,3 МПа
Сейсмичность:
не более 9 баллов
Производитель:
ООО "НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

СДЖ-80
СДЖ-100
СДЖ-150
СДЖ-200
СДЖ-250
СДЖ-300
СДЖ-500
СДЖ-600
СДЖ-700
СДЖ-800
СДЖ-900



Общее описание:

Фильтры сетчатые дренажные жидкостные, которые часто называют "фильтры СДЖ", используются в самых различных отраслях промышленности, а также в быту. Сетчатый фильтр грубой очистки позволяет удалить из жидкостей частицы ржавчины, окалины, металлической стружки и прочие механические примеси размером от 0,2 мм и выше. Фильтр сетчатый для нефтепродуктов широко применяется в нефтехимической и газовой промышленности, а также на нефтебазах и АЗС.

По способу соединения с трубопроводом изготавливаются в двух конструктивных исполнениях:

  • Исполнение 1 – фильтры со штуцерами и с ответными фланцами (фланцевое соединение)
  • Исполнение 2 – фильтры с патрубками под приварку (сварное соединение)

Технические характеристики фильтра СДЖ:

  • рабочая температура: от минус 40 до плюс 300 °С;
  • класс опасности по ГОСТ 12.1.007-76: опасная;
  • воспламеняемая категория и группа взрывоопасности по ГОСТ 12.1.011-78: воспламеняемая;
  • Классы опасности транспортируемой жидкости: 1, 2, 3, 4 по ГОСТ 12.1.007.
  • Фильтры СДЖ рассчитаны на условные давления Ру 1,6; 2,5; 4,0; 6,3 МПа.
  • Размер твердых частиц механических примесей в жидкости должен быть не более 200 мкм.
  • Максимальная производительность фильтра СДЖ: до 2000 куб.м./час.

Материальное исполнение

  • Ст3сп5, Ст20
  • 09Г2С
  • 12Х18Н10Т

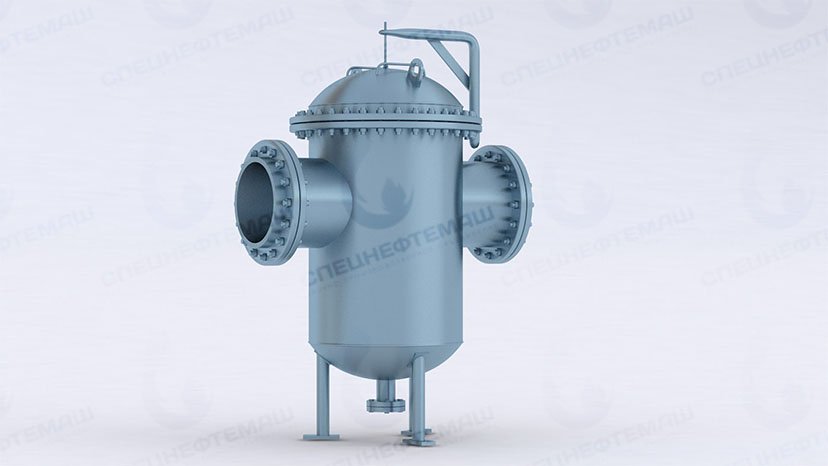

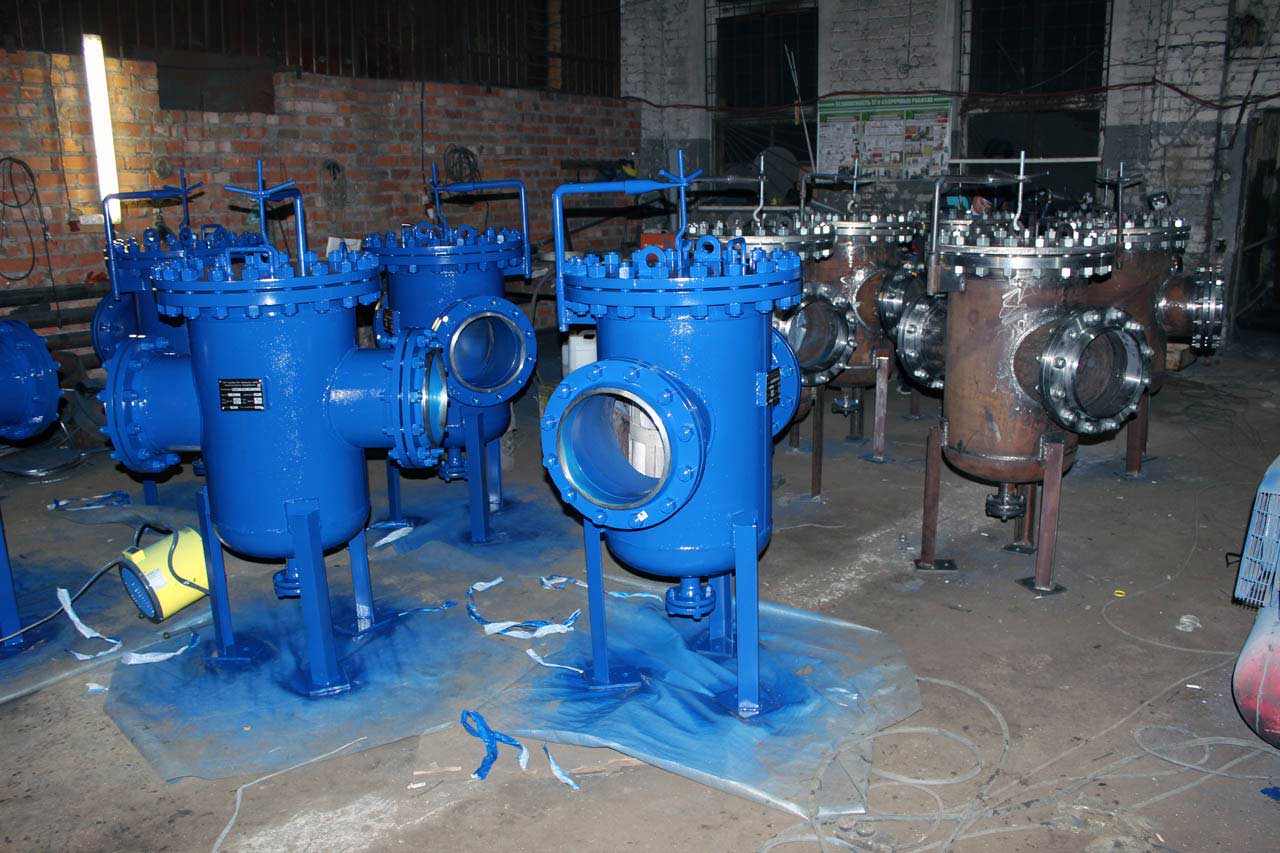

Фильтр СДЖ представляет собой вертикальный цилиндрический аппарат с фильтрующим элементом каркасного типа с сеткой.

По материалу (в зависимости от температуры транспортируемой жидкости) фильтры СДЖ поставляются в трех исполнениях:

  1. от — 30.° С до + 300.° С, углеродистая сталь (3сп5),
  2. от — 60.° С до + 300.° С, низколегированная сталь (09Г2С-14),
  3. от — 40.° С до + 300.° С, коррозионностойкая сталь (12Х18Н10Т).

Сетчатые дренажные фильтры изготавливаются по АТК 24.218.04-90, ТУ 3615-001-24009276-2015.

Поставляем фильтры СДЖ с диапазоном условных проходов: Ду 50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700, 800, 900, 1000 мм.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Пример условного обозначения фильтра: Фильтр СДЖ 250-1,6-1-2-С0-УХЛ1

Условное обозначение фильтра СДЖ

Схема и общий вид

Исполнение 1 Исполнение 2
Схема и общий вид СДЖ-1 Схема и общий вид СДЖ-2

Обозначение Штуцеры Размеры, мм
Вылет, Dy, мм Н1 h h1 L1 L2 D
А, Б В Г
СДЖ 80 80/179 50/157 М22х1,5 485 230 465 630 260

Сетчатые фильтры бытовые

Применение сетчатых фильтров

Фильтр сетчатый фланцевый чаще применяется в промышленных установках для очистки больших объемов жидкости. В домашних условиях, как правило, используется муфтовый фильтр сдж. Он монтируется на трубу с помощью обычного резьбового соединения. Простой фильтр сетчатый удаляет механические примеси из воды и защищает различную бытовую технику от повреждения. Подобные фильтры жидкостные устанавливают при подключении стиральной машины, сливного бачка, посудомоечной машины и т.д. Сетчатый фильтр грубой очистки изготавливается из чугуна или стали. В качестве рабочей среды может выступать вода, пар и неагрессивные к металлам жидкости.

Нормативная документация на фильтры СДЖ

ООО "НПО "СПЕЦНЕФТЕМАШ" производит сетчатые фильтры механической очистки в соответствии с требованиями ТУ 3615-001-24009276-2015. Также фильтр сетчатый должен отвечать ПБ 03-576-03 (Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением) и ПБ 03-584-03 (Правилам проектирования, изготовления и приемки сосудов и аппаратов стальных сварных). На фильтр сдж и другие подобные изделия распространяются требования отраслевого стандарта ОСТ 26-291-94 "Сосуды и аппараты стальные сварные. Общие технические условия".

Если фильтр СДЖ поставляется на экспорт, то он должен соответствовать ГОСТ 15151 (Условия поставки товаров для экспорта).

В компании ООО НПО "СпецНефтеМаш" вы можете купить фильтры СДЖ. Цена на фильтр СДЖ рассчитывается в зависимости от диаметра изделия, рабочего давления и типа исполнения. Сетчатый фильтр СДЖ изготавливается по заявке клиента. Срок изготовления и поставки в Люберцы уточняйте у менеджеров компании.

Также фильтры могут быть изготовлены с термообработкой (Т) и изоляцией (И).

Качество фильтров СДЖ подтверждено декларацией соответствия таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"

Типовые чертежи

Фильтр жидкостной сетчатый СДЖ, тип 1 Фильтр жидкостной сетчатый СДЖ, тип 2
