Нефтегазосепараторы НГС

Нефтегазосепараторы НГС
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

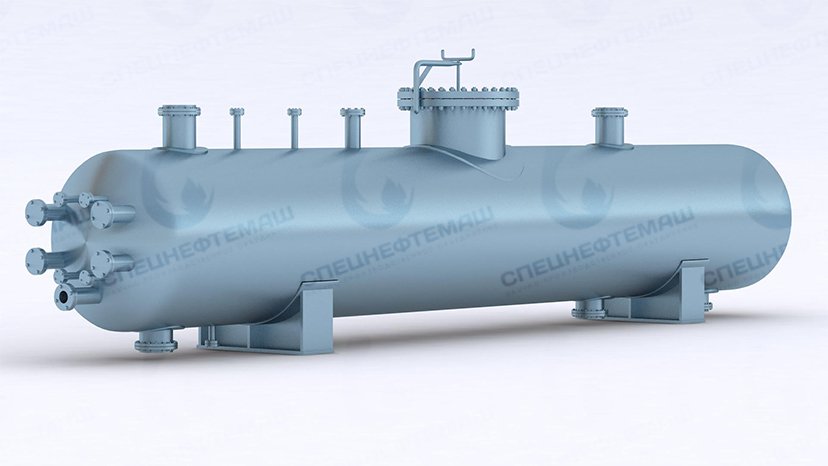

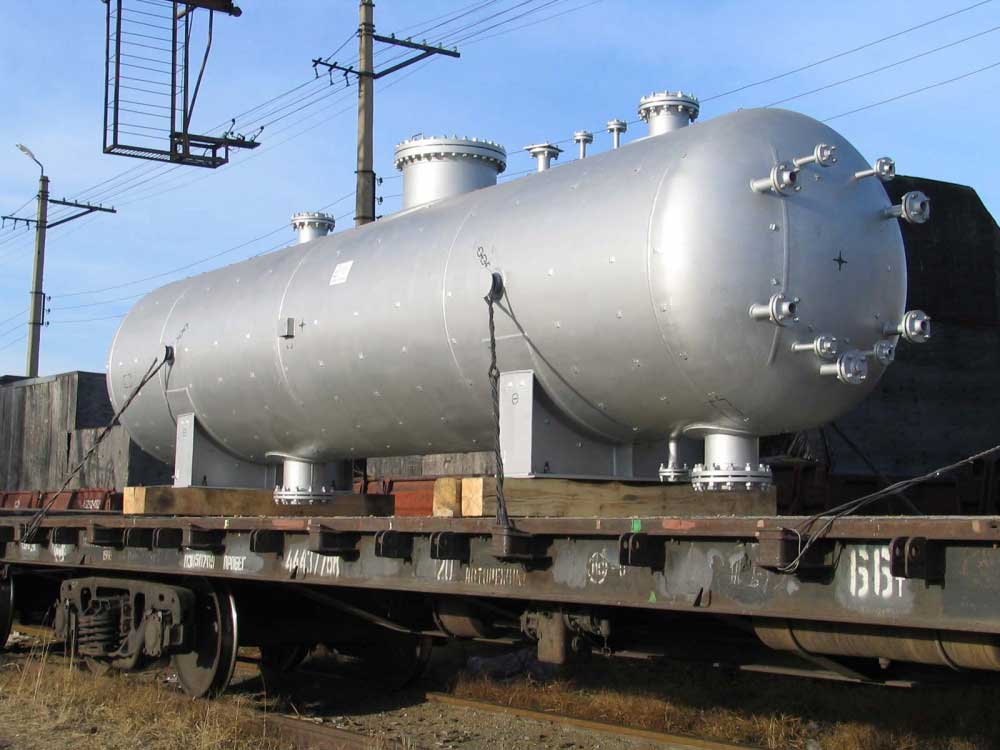

Нефтегазовый сепаратор НГС — это оборудование, используемое при добыче нефти для отделения попутных газов от жидкого вещества при первичной очистке. Кроме того, нефтегазосепаратор очищает сам газ от капель посторонних примесей и в основном предназначен для очистки малозагазованых жидкостей.

НГС выглядит как горизонтальная цилиндрическая емкость и используется при следующих условиях:

  • Давление – от 0,6 до 6,3 МПа;
  • Объем – от 6,3 до 150 м3;
  • Диаметр – от 1200 до 3400 мм.

Сфера применения нефтегазосепараторов

Сфера использования сепаратора НГС – энергетические комплексы, газораспределительные станции, нефтедобывающие установки, в нефтехимии и непосредственно на нефтегазовых месторождениях, где повышено содержание конденсата в веществе.

Конструкция и типы нефтегазосепараторов

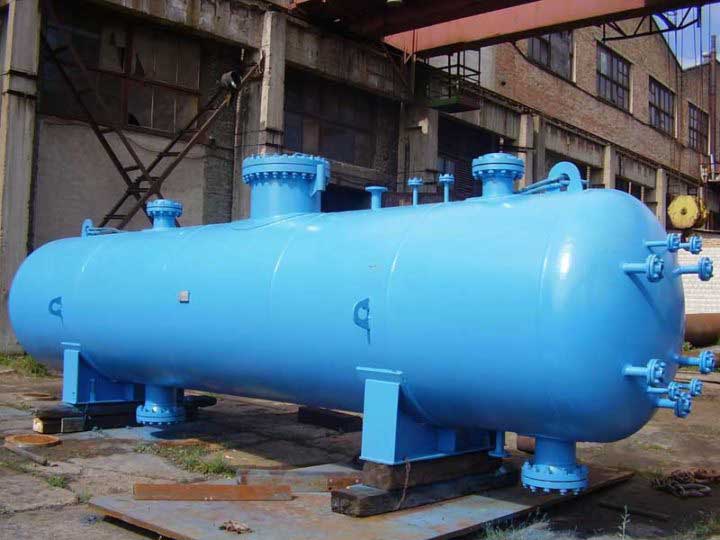

Нефтегазосепаратор представляет собой горизонтальную цилиндрическую металлическую емкость с эллиптическими днищами и функциональными патрубками.

Газовые сепараторы бывают двух типов:

  • нефтегазовые аппараты для сепарации с депульсатором;
  • нефтегазовые аппараты для сепарации без депульсатора.

Они различаются тем, что в первом виде есть предварительный отбор газа, а во втором нет.

Кроме того, нефте газовые сепараторы типа НГС также изготавливаются с пеногасящей насадкой и без нее. Пеногасящая насадка сепарирует нефтяную пену.

Также типы нефтегазосепараторов разделяются в зависимости от условий эксплуатации. К примеру, установка может быть изготовлена с термообработкой и без нее, с теплоизоляцией и без.

Нефтегазовый сепаратор может быть оборудован штуцером для сброса воды.

Обязательными приборами в сепарационном оборудовании являются контрольно-измерительные приборы и аппарат управления. Таким образом, утечка вещества полностью исключена.

Российские производители выпускают НГС объемом от 1 до 100 м3.

Тип ап­па­ра­та Кон­струк­тив­ная осо­бен­ность Объ­ем, м3 Дав­ле­ние, МПа Диа­метр, мм
Тип 1 с уз­ла­ми пред­ва­ри­тель­но­го от­бо­ра га­за (де­пуль­са­то­ра­ми) 6,3 - 150 0,6 - 6,3 До 3400
Тип 2 без уз­лов пред­ва­ри­тель­но­го от­бо­ра га­за 6,3 - 150 0,6 - 6,3 До 3400

Комплектация

Газосепаратор состоит из:

  • отбойника грубого разделения (для первичного разделения входящей жидкости);
  • насадки для гашения пены (если она предусмотрена в данном виде емкости);
  • перегородки, состоящей из просечно-вытяжных листов, расположенных вертикально (используется, чтобы выравнивать скорость потока в сосуде);
  • струнных каплеуловителей для очистки газа;
  • штуцеров для входа и выхода продуктов разделения;
  • контрольно-измерительных приборов.

Кроме того при самостоятельной эксплуатации нефтегазового оборудования возможно подключение штуцеров контрольно-измерительных приборов и люк-лаза.

Материальное исполнение нефтегазосепаратора

Емкости изготавливаются из разных марок стали. Марка выбирается в зависимости от погодных условий, в которых будет эксплуатироваться НГС.

Если температура не ниже - 40 и не выше +40 градусов Цельсия, то в качестве материала берется сталь 09Г2С – 12 (Сталь конструкционная низколегированная для сварных конструкций).

Если температура не ниже -60 и не выше +40 градусов Цельсия, то выбирается сталь 09Г2С – 8 (Сталь конструкционная низколегированная для сварных конструкций).

Разрешено использовать другие марки стали с пределами использования по ГОСТ 26-291-94.

Также для изготовления отдельных частей цилиндра используются другие материалы. На это также влияют условия эксплуатации и желаемая стоимость.

Принцип работы. Способ очистки.

1 этап. Газонефтяная смесь поступает в сосуд через водный патрубок, а затем, меняя направление движения, через распределительные перегородки поступает в верхние и нижние наклонные желоба. На этом этапе происходит первичное отделение газа.

2 этап. Газ поступает в каплеотбойники – вертикальный и горизонтальный. На этом этапе происходит отделение капель жидкости от газа.

3 этап. Через патрубок газ поступает в газосборную сеть.

4 этап. Очищенное от газа вещество поступает в нижнюю часть нефтегазового сепаратора и направляется к насосам.

Если на конструкции установлена пеногасящая насадка, то нефть сначала поступает туда, а затем в насосы.

Уровень жидкости контролируется с помощью контрольно-измерительных устройств.

Таким образом, весь процесс очистки нефти можно разделить на секции в соответствии с конструкцией НГС:

  • основная сепарационная, где реализуется первый этап;
  • осадительная, где выделяется растворенный газ;
  • секция сбора и вывода нефти, где реализуется четвертый этап;
  • каплеуловительная.

Чтобы увеличить пропускную способность оборудования, перед входом жидкости в нефтегазосепаратор устанавливается депульсатор.

Сепарация считается эффективной, если содержание в газе капельной жидкости не более 0,05 кг/м3, а газа в нефти не более 0,5 м3/т.

Качество отделения газа от жидкости можно увеличить, если перемешать нефть, повысить температуру или снизить давление. Также применяют барботаж (отдувку) нефти предыдущим сепарированным газом.

Нефтегазовые сепараторы изготавливаются в соответствии с ТУ 3615-001-24009276-2015.

Условия эксплуатации

От условий эксплуатации зависит насколько долго и качественно будет работать нефтегазосепаратор, а также из каких материалов и с применением каких технологий он будет изготовлен.

Основные требования к условиям эксплуатации:

  • температура не ниже -60 градусов по Цельсию;
  • температура не выше +40 градусов по Цельсию;
  • сила землетрясений не превышает 9 баллов;
  • сила ветра не более V.

Нефтегазовые сепараторы подлежат осмотру не реже раза в два года. Также один раз в восемь лет оборудование подвергается гидравлическим испытаниям.

В табличке на корпусе НГС указывается следующие данные:

  • номер, под которым она зарегистрирована;
  • разрешенное давление;
  • дата осмотров и гидроиспытаний.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

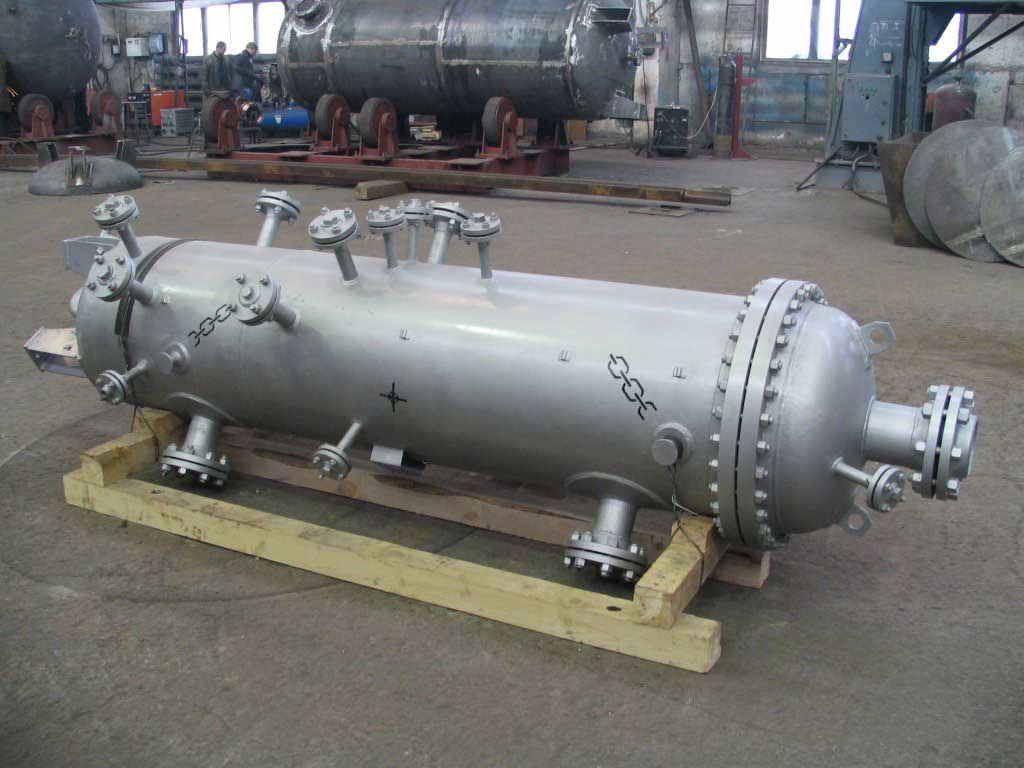

Проектирование и производство сепараторов НГС

При производстве нефтегазосепараторов используется листовая легированная сталь. Она имеет относительную химическую инертность и устойчива к агрессивной среде, высоким и низким температурам и высокому давлению и обладает высокой механической прочностью.

В ООО «НПО «Спецнефтемаш» применяются современные технологии и материалы при проектировании нефтегазового оборудования. Это позволяет изготовить НГС для различных условий эксплуатации, включая самые жесткие. Выпускаемое оборудование устойчиво к коррозии металла.

Сепараторы изготавливаются по базовой, отработанной годами, конструкции. Все базовые конструкции прошли испытания на экспериментальных стендах и являются бесшумными, не выделяют газ в зоне обслуживания, работают без вибрации.

ООО «НПО «Спецнефтемаш» производит оборудование много лет и может гарантировать качество, а также обеспечивать поставки не только по России, но и за рубеж.

ООО «НПО «Спецнефтемаш» изготавливает нефтегазовые сепараторы и предоставляет услуги по следующей примерной схеме:

  • подписывается договор;
  • заказчик предоставляет техническое задание (ТЗ);
  • производятся расчеты согласно ТЗ;
  • подготавливается конструкторская документация (полный комплект);
  • изготавливается НГС;
  • расчеты, документация и НГС передаются заказчику.

Блочное исполнение

По желанию клиента нефтегазовые сепараторы могут быть переданы в блочном исполнении. Блок включает в себя:

  • сепаратор;
  • трубопроводы с арматурой (запорной и регулирующей);
  • металлоконструкцию;
  • общую раму (на которой смонтирована конструкция).

Блок снабжается установками, обеспечивающим автоматическое управление:

  • предохранительное устройство;
  • прибор измерения и контроля уровня жидкости;
  • прибор измерения и контроля температуры;
  • прибор измерения и контроля давления.

Управление обеспечивается при подключении к микропроцессорным средствам автоматизации

Условное обозначение

Нефтегазовый сепаратор обозначают так НГС Х1- П- Х2-Х3-Х4- Т-И

Типа аппарата обозначается как Х1. Они бывают двух типов - I, II. Если установлена пеногасящая насадка, то добавляется буква П. Далее указывается условное давление Х2. Оно может находиться в пределах от 0,6 до 6,3 Мпа. Внутренний диаметр сепаратора – это Х3. Вид используемого металла указывается как Х4. Виды стали обозначаются как 1 (09Г2С-12) или 2 (09Г2С-8). Если указана буква Т, значит необходима термообработка, если необходимо теплоизолировать нефтегазосепаратор, то ставится буква И.

Пример условного обозначения при заказе нефтегазосепаратора:

Нефтегазосепаратор НГС I-1,6-1200-1 – тип I – с узлами предварительного отбора газа (депульсаторами), диаметром 1200, давление 1,6 Мпа, исполнение 1 – сталь 09Г2С-12, рабочая среда – нефть попутный газ.

Пример обозначения:

Сепаратор типа I на расчетное давление 2,5 МПа, рабочее давление 1,4 МПа, с внутренним диаметром 1600 мм, материального исполнения 1 - НГС-I-2,5(1,4) – 1600-1 ТУ3615-001-24009276-2015

НГС-I-П-2,5(1,4) – 1600-1 ТУ 3615-001-24009276-2015 - этот же сепаратор, но с пеногасящей насадкой (П):
НГС-I-П-2,5(1,4) – 1600-2 ТУ 3615-001-24009276-2015 - этот же сепаратор, но материального исполнения 2.
НГС-I-П-2,5(1,4) – 1600-2-Т ТУ 3615-001-24009276-2015 - этот же сепаратор, но с термообработкой (Т):
НГС-I-П-2,5(1,4)– 1600-2-Т-И ТУ3615-001-24009276-2015 - этот же сепаратор, но с теплоизоляцией (И)

Информация для заказчиков

ООО «НПО «Спецнефтемаш» занимается производством высокопрочных нефтегазосепараторов, устойчивых к различным условиям эксплуатации по самым новейшим технологиям. Качество изготовления поддерживается на европейском уровне и не уступает зарубежным аналогам.

Купить готовый или заказать сепаратор нефтегазовый (НГС) в Люберцы можно сразу напрямую у производителя в ООО «НПО «Спецнефтемаш». Вся продукция производится по российским и международным стандартам качества.

Получить прайс-лист, задать вопросы по поводу способа, цен, качества нефтегазосепараторов можно по указанным телефонам на главной странице сайта.

Типовые чертежи

Нефтегазосепаратор типа I , I - II , II , II - II

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Таблица штуцеров сепараторов нефтегазовых

    Обоз­на­че­ние Наз­на­че­ние Раз­ме­ры в за­ви­си­мос­ти от объ­ёма ап­па­ра­та
    А Для вхо­да неф­те­га­зо­вой сме­си 200–600
    Б Вход га­за 150–500
    В Вы­ход га­за 200–600
    Г Для вы­хо­да неф­ти 200–600
    Д Для очис­тки 150–500
    Е Для пре­дох­ра­ни­тель­но­го кла­па­на 200–600
    Ж Для дре­на­жа 200–600
    З Для дат­чи­ка уров­ня 150–500
    И Для ре­гу­ля­то­ра уров­ня 65
    К Для сиг­на­ли­за­то­ра уров­ня 50
    Л Для про­пар­ки 50
    М Для тер­мо­мет­ра ртут­но­го 50
    Н Для диф­ма­но­мет­ра 50
    П Для ма­но­мет­ра М20х1,5
    Р Для тер­мо­мет­ра соп­ро­тив­ле­ния по зап­ро­су
    С Для ука­за­те­ля уров­ня 20–50
    Т Люк-лаз 600
  • Основные параметры сепараторов нефтегазовых

    Мар­ка ап­па­ра­та Объ­ем, м³ Дав­ле­ние ус­лов­ное, МПа Кол-во кап­ле­уло­ви­те­лей П Дв Sk Sd Объ­ем­ная про­из­во­ди­тель­ность
    по неф­ти, м³/ч по газ­у
    НГС-0,6-1200 6,3 0,6 8 1200 8 20+100 20700
    НГС-1,0-1200 1,0 8 23300
    НГС-1,6-1200 1,6 10 31400
    НГС-2,5-1200 2,5 12 39000
    НГС-4,0-1200 4,0 18 55000
    НГС-6,3-1200 6,3 16 25 74900
    НГС-0,6-1600 12,5 0,6 1600 8 45+225 41400
    НГС-1,0-1600 1,0 8 46700
    НГС-1,6-1600 1,6 12 62900
    НГС-2,5-1600 2,5 16 78000
    НГС-4,0-1600 4,0 22 110000
    НГС-6,3-1600 6,3 32 149500
    НГС-0,6-2000 25 0,6 24 2000 8 86+430 62200
    НГС-1,0-2000 1,0 10 70000
    НГС-1,6-2000 1,6 12 94400
    НГС-2,5-2000 2,5 18 117200
    НГС-4,0-2000 4,0 45 224800
    НГС-6,3-2000 6,3 25 165000
    НГС-0,6-2400 50 0,6 32 2400 8 160+800 82900
    НГС-1,0-2400 1,0 10 93500
    НГС-1,6-2400 1,6 14 125500
    НГС-2,5-2400 2,5 20 156300
    НГС-4,0-2400 4,0 30 220000
    НГС-0,6-3000 100 0,6 48 3000 10 300+1500 124000
    НГС-1,0-3000 1,0 12 140000
    НГС-1,6-3000 1,6 18 188000
    НГС-2,5-3000 2,5 25 234000
    НГС-4,0-3000 4,0 40 33000
    НГС-0,6-3400 150 0,6 64 3400 12 450+2250 165000
    НГС-1,0-3400 1,0 14 187000
    НГС-1,6-3400 1,6 20 251000
    НГС-2,5-3400 2,5 28 312000
    НГС-4,0-3400 4,0 50 440000
  • Габариты сепараторов нефтегазовых

    Мар­ка ап­па­ра­та H h L L1 L2
    НГС 0,6-1200 2173 818 6511 5400 3000
    НГС1,0-1200 2173 818 6511
    НГС1,6-1200 2177 820 6545
    НГС2,5-1200 2181 822 6567
    НГС4,0-1200 2281 828 6604
    НГС6,3-1200 2428 838 6758
    НГС0,6-1600 2743 1018 8190 6800 4300
    НГС1,0-1600 2743 1018 8190
    НГС1,6-1600 2751 1022 8220
    НГС2,5-1600 2759 1026 8221
    НГС4,0-1600 2891 1032 8361
    НГС6,3-1600 2842 1042 8417
    НГС0,6-2000 2893 1210 10101 8500 5000
    НГС1,0-2000 2897 1212 10104
    НГС1,6-2000 2901 1214 10133
    НГС2,5-2000 2913 1220 10211
    НГС4,0-2400 3013 1227 10320
    НГС6,3-2000 3057 1251 10462
    НГС0,6-2400 3545 1420 12889 11000 6000
    НГС1,0-2400 3547 1420 12893
    НГС1,6-2400 3555 1424 12944
    НГС2,5-2400 3571 1432 12964
    НГС4,0-2400 3687 1440 13128
    НГС0,6-3000 3909 1726 15215 13000 8000
    НГС1,0-3000 3917 1730 15229
    НГС1,6-3000 3931 1738 15241
    НГС2,5-3000 3945 1745 15320
    НГС4,0-3000 4055 1760 15515
    НГС0,6-3400 4306 1928 17770 15300 9000
    НГС1,0-3400 4312 1927 17774
    НГС1,6-3400 4328 1933 17826
    НГС2,5-3400 4344 1941 17872
    НГС4,0-3400 4458 1963 18061
  • Технические характеристики сепаратора нефтегазового

    Про­из­во­ди­тель­ность, м3/час Дав­ле­ние, МПа Объ­ем, м3 Мас­са, кг
    По неф­ти По га­зу Рас­чет­ное Ра­бо­чее
    20-100 20700-74900 06-6,3 0,4-5,7 6,3 2690-6630
    45-225 41400-149000 0,6-6,3 0,4-5,7 12,5 4410-14170
    86-430 62000-224800 0,6-6,3 0,4-5,7 25 6630-27570
    160-800 82900-220000 0,6-4,0 0,4-3,6 50 9490-29710
    300-1500 124000-330000 0,6-4,0 0,4-3,6 100 15840-56580
    450-2250 165000-440000 0,6-4,0 0,4-3,6 150 28100-99570
